异地组网方案

本文最后更新于 2025年11月19日晚上

家庭网络拓扑如下图，使用WireGuard实现异地组网，可以在公司电脑或手机，通过安装WireGuard客户端通过openwrt路由器访问家中局域网的所有网络设备，需要准备公网ip

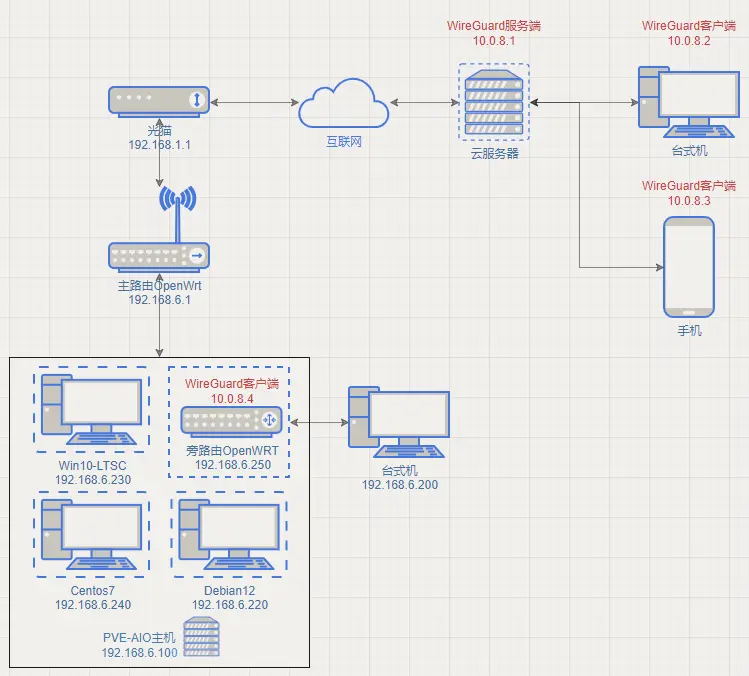

网络拓扑图

其中wireguard网段是10.0.8.x，家中局域网的网段为192.168.6.x
可以在公司电脑中输入192.168.6.x访问家中设备

准备

需要先提前安装docker和docker compose
参考：Docker相关
同时机器需要开放51820端口
WireGuard官网安装教程：Installation-WireGuard

服务端

1.准备工作

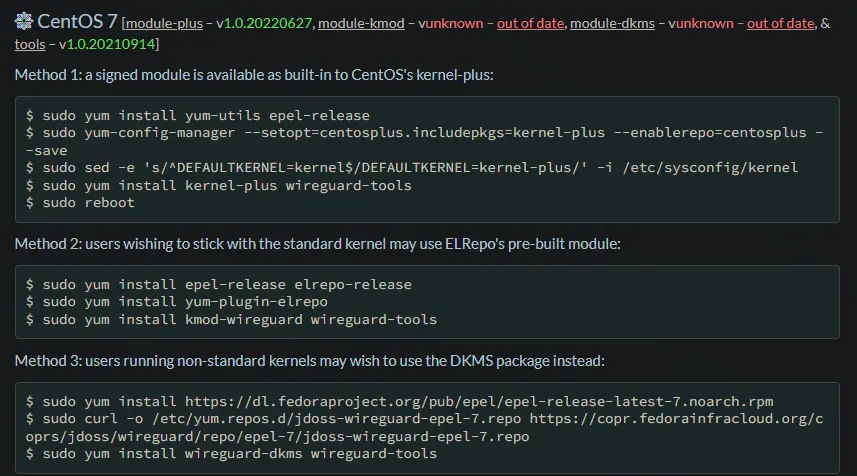

云服务器系统为centos7，需要安装一些模块，其他系统参考官网安装教程，这里我选择方法2

1
2
3

sudo yum install epel-release elrepo-release
sudo yum install yum-plugin-elrepo
sudo yum install kmod-wireguard wireguard-tools

2.docker-compose.yaml配置

创建docker-compose.yaml

services:
  wireguard:
    image: linuxserver/wireguard
    container_name: wireguard
    cap_add:
      - NET_ADMIN
      - SYS_MODULE
    environment:
      - PUID=1000
      - PGID=1000
      - TZ=Etc/UTC
    volumes:
      - ./config:/config
      - ./wg0.conf:/config/wg0.conf
    ports:
      - 51820:51820/udp
    sysctls:
      - net.ipv4.conf.all.src_valid_mark=1
      - net.ipv4.ip_forward=1
    restart: unless-stopped

同时在docker-compose.yaml的路径下创建一个空的文件wg0.conf

先启动服务（此时服务端尚未配置好）

1	`docker compose up -d`

3.生成公钥、私钥和预共享密钥

进入容器，生成一组公钥、私钥和预共享密钥，并记录下来

# 进入容器
docker exec -it wireguard /bin/bash

# 生成公钥、私钥和预共享密钥
wg genkey | tee /etc/wireguard/private.key | wg pubkey > /etc/wireguard/public.key | wg genpsk > /etc/wireguard/shared.key

# 分别查看公钥、私钥和预共享密钥，需要记录下来
cat /etc/wireguard/public.key
cat /etc/wireguard/private.key
cat /etc/wireguard/shared.key

每个节点需要一组公钥、私钥和预共享密钥，我这里1个服务端+3个客户端总共4个节点，所以需要执行4次生成4组（后续增加客户端可以重复此步骤）

4.服务端配置

退出容器，修改wg0.conf

# Server
# PublicKey = 服务端公钥（个人为了方便配置后续客户端在此记录一下服务端公钥，这里是注释可不填）
[Interface]
PrivateKey = 服务端私钥
Address = 10.0.8.1/24
ListenPort = 51820
PreUp =
PostUp =  iptables -t nat -A POSTROUTING -s 10.0.8.0/24 -o eth0 -j MASQUERADE; iptables -A INPUT -p udp -m udp --dport 51820 -j ACCEPT; iptables -A FORWARD -i wg0 -j ACCEPT; iptables -A FORWARD -o wg0 -j ACCEPT;
PreDown =
PostDown = iptables -t nat -D POSTROUTING -s 10.0.8.0/24 -o eth0 -j MASQUERADE; iptables -D INPUT -p udp -m udp --dport 51820 -j ACCEPT; iptables -D FORWARD -i wg0 -j ACCEPT; iptables -D FORWARD -o wg0 -j ACCEPT;


# Client: PC客户端
[Peer]
PublicKey = PC客户端公钥
PresharedKey = PC客户端预共享密钥
AllowedIPs = 10.0.8.2/32

# Client: 旁路由openwrt客户端
[Peer]
PublicKey = 旁路由openwrt客户端公钥
PresharedKey = 旁路由openwrt客户端预共享密钥
AllowedIPs = 10.0.8.4/32, 192.168.6.0/24

# Client: 手机客户端
[Peer]
PublicKey = 手机客户端公钥
PresharedKey = 手机客户端预共享密钥
AllowedIPs = 10.0.8.3/32

5.启动

因为刚刚先启动了服务端会在docker-compose.yaml路径下生成config文件，需要删除后才能读取新的wg0.conf，然后重新启动服务端

1 2	`# 删除config后重启服务端 docker compose restart`

客户端

openwrt

我这里wireguard装在了旁路由上，主路由也可安装实现，方法一样

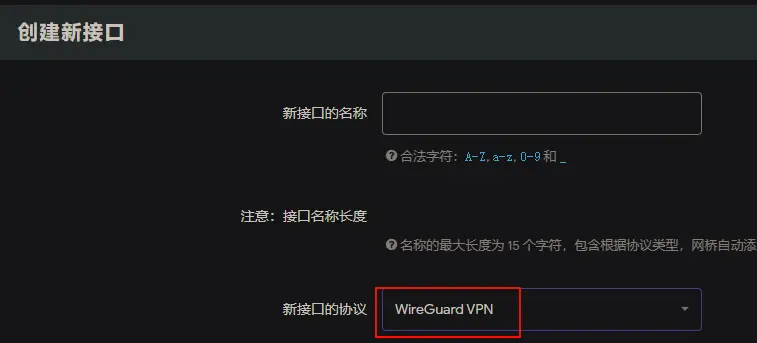

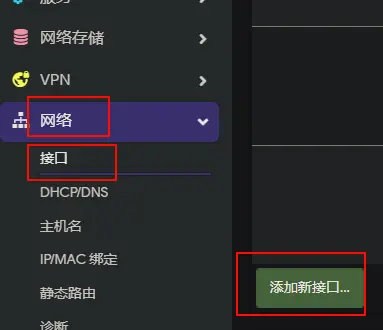

网络-接口-添加新接口

名称随意，协议选择WireGuard VPN

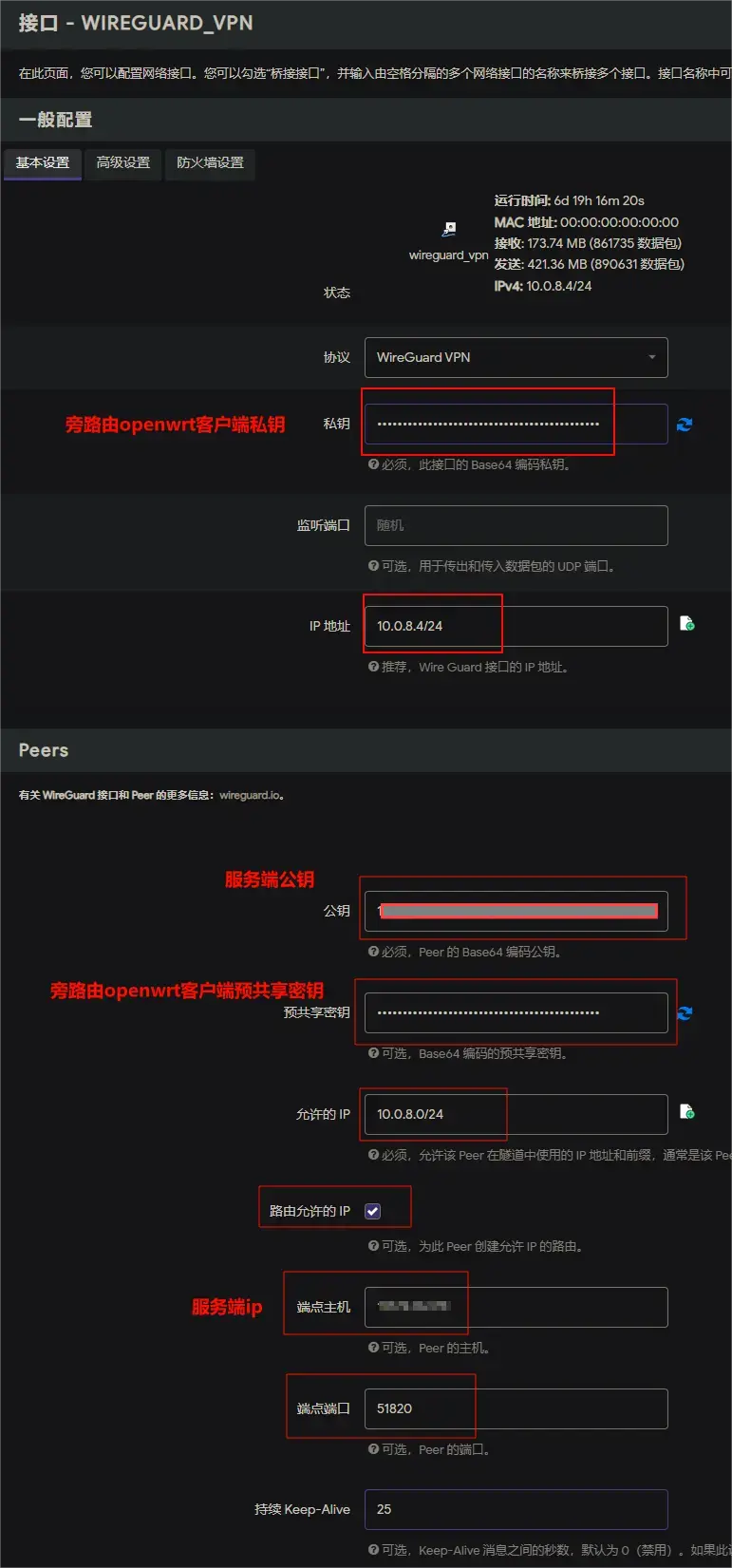

其他配置如下图，保存并应用

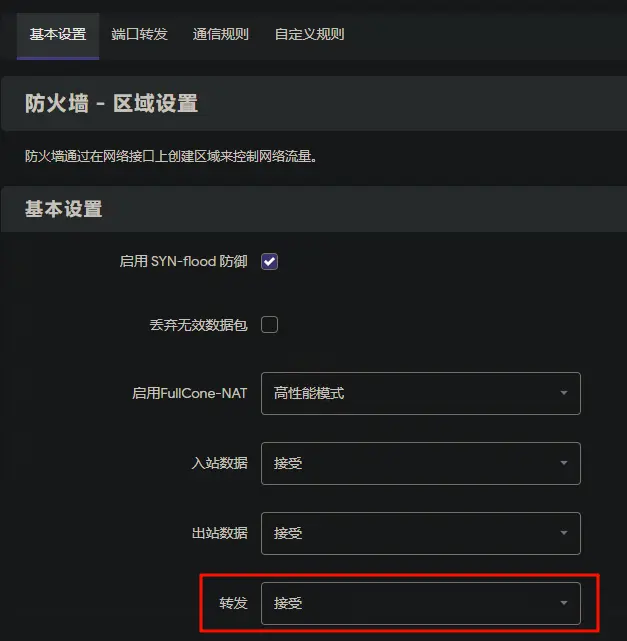

防火墙打开转发

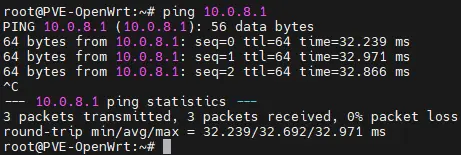

最后在openwrt中ping一下10.0.8.1（服务端），通了则openwrt客户端配置成功

Win

下载win客户端并安装

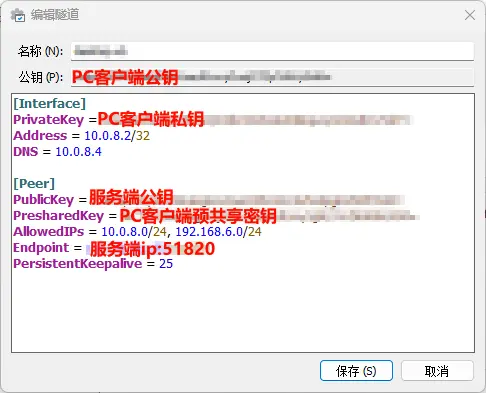

按照下图配置

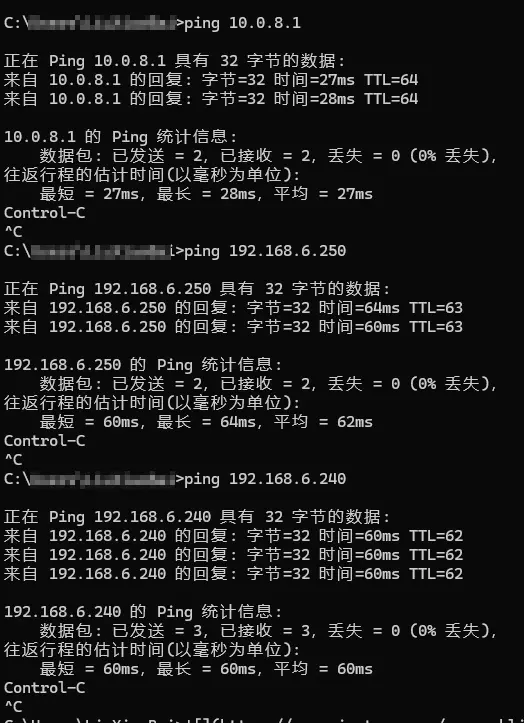

保存后启动连接，打开cmd，分别ping一下服务端、openwrt客户端和家庭内网的centos7虚拟机，通了则表示已经成功连上家庭内网

Android

下载app，安装

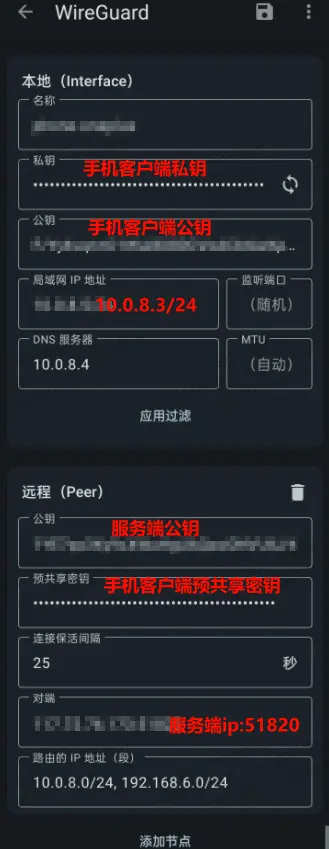

按照下图新建配置，启动连接即可

问题

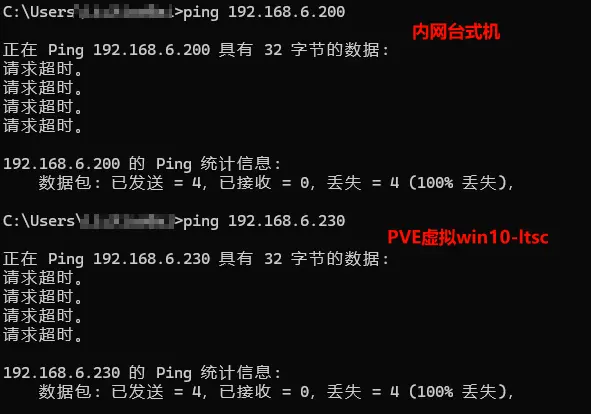

1.家庭内网win主机和linux主机都可以互相连接，但是公司电脑无法连接内网的win主机（台式机和PVE虚拟的win）

解决办法：
win添加防火墙规则

打开 Windows 防火墙高级安全设置：
- 按 Win + R，输入 wf.msc，然后按 Enter。
创建入站规则：
- 在左侧面板中选择“入站规则”。
- 在右侧面板中选择“新建规则”。
- 选择“自定义”规则类型，然后单击“下一步”。
- 在“程序”部分选择“所有程序”，然后单击“下一步”。
- 在“协议和端口”部分选择“任何”，然后单击“下一步”。
- 在“作用范围”部分，添加 WireGuard 的 IP 范围。例如，如果 WireGuard 的网络是 10.0.0.0/24，将其添加到远程 IP 地址。
- 在“操作”部分选择“允许连接”，然后单击“下一步”。
- 在“配置文件”部分选择“域”、“专用”和“公用”，然后单击“下一步”。
- 为规则命名，例如“Allow WireGuard VPN”，然后单击“完成”。
创建出站规则（步骤类似入站规则）：
- 在左侧面板中选择“出站规则”。
- 在右侧面板中选择“新建规则”，并重复上述步骤。
